柴油發電機組相復勵單相交流發電機
1.基本結構
這種發電機在有刷單相交流發電機基本結構基礎上，在定子槽中增加一套副繞組，并配置一套單相電抗變流復合式相復勵裝置。
（1） 定子副繞組。它在發電機運轉時感應出電壓，作為相復勵裝置的勵磁電源。繞組為單相單層同心式，根據設計需要可以是1個線圈組，也可以是2個線圈組直至與該發電機極數相等的線圈組。定子副繞組在定子鐵心槽中嵌線位置：發電機規定功率因數為1.0時，定子副繞組與主繞組同相位，即兩套繞組的軸線重合；發電機規定功率因數為0.9（滯后）時，定子副繞組一般滯后主繞組相位為好，即副繞組軸線應滯后于主繞組軸線若干電角度。

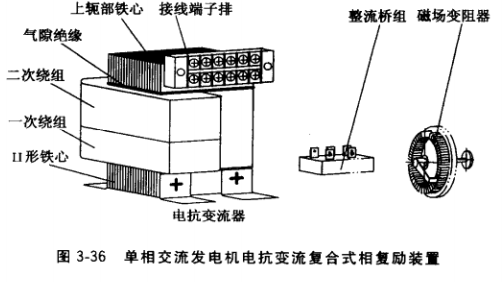

（2） 相復勵裝置。其外形、結構如圖3-36所示，它包括電抗變流器、單相整流橋組和磁場變阻器。作為可控相復勵裝置，還必須外配分流式自動電壓調節器。
①電抗變流器。包括由“Ц”和“—”形沖片組合疊裝的鐵心、一次繞組U11U12、二 次繞組U21U22、氣隙絕緣、接線端子排等。電抗變流器起線性電抗器和變流器的作用，既調節相位又起復勵作用。
②單相整流橋組。其交 流端接電抗變流器二次繞組輸出引線和單相副繞組另一 根引線，直流端接電刷引線。把電抗變流器二次繞組輸出的交流電整流成直流電，輸給轉子磁極繞組，以提供勵磁電流。
③磁場變阻器。與單相整流橋組直流側“+”、“-”接點并聯，起分流發電機勵磁電流，實現對發電機電壓整定。磁場變阻器是發熱器件，分流電流越大，發熱越嚴重，影響發電機冷熱態電壓降也越嚴重。因此，對于沒有并機運行要求的發電機，可以不裝磁場變阻器，發電機的空載電壓由生產廠家出廠試驗時整定。
2.工作原理

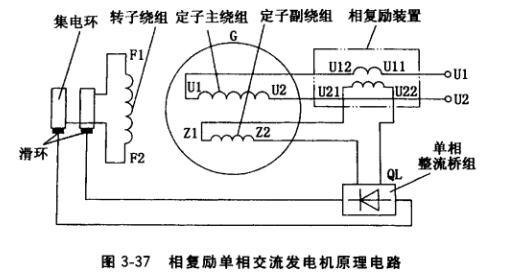

相復勵單相發電機原理電路 如圖3-37所示。發電機由發動機驅動至額定轉速附近時，依靠轉子鐵心剩磁磁場，定子副繞組感應的電壓經電抗變流器二次繞組的移相作用，提供建立發電機空載電壓的交流勵磁電流的電壓分量，經單相整流橋組整流后，向發電機轉子繞組提供空載勵磁電流，發電機很快自勵建立空載電壓。
定子主繞組經串接電抗變流器一次繞組后輸出單相電壓。當發電機帶上負載后，由電抗變流器的復勵作用，在二次繞組感應一個與發電機負載電流相對應的交流勵磁電流的電流分量，因此，負載時兩個勵磁電流分量幾何疊加，經單相整流，向轉子繞組提供負載勵磁電流，從而維持發電機端電壓恒定。不可控復合式相復勵交流發電機穩態電壓調整率一般不大 于± 5%。
