絕緣電阻指交流發電機各繞組與地（定、轉子鐵心，機殼，轉軸等）間的電阻。由于各繞組與地間采用絕緣材料隔絕，因此只要絕緣材料無損傷，繞組對地的絕緣電阻應該相當大，從幾十兆歐到幾百兆歐。一旦繞組的絕緣電阻明顯降低（按標準規定熱態下絕緣電阻 ≦0.5MΩ,常溫下絕緣電阻≦2MΩ,表示絕緣電阻已明顯降低)，意味著繞組與地間絕緣已受損，若不及時采取措施修復，必將導致發電機漏電，危及人身及設備安全。為及早了解繞 組的絕緣狀況，務必經常測量繞組的絕緣電阻。

檢測用儀表主要是500V兆歐表，其左側有2個接線柱，右側有1個手把，上面裝有指示絕緣電阻的儀表。檢測方法如下：

1.繞組對地絕緣電阻檢測

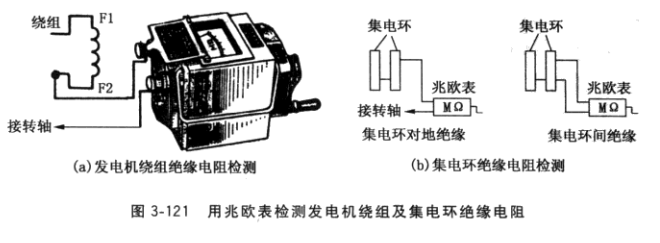

兆歐表的一個接線柱經絕緣導線與被測繞組的任一根引線相接，另一個接線柱與鐵心 （或機座、轉軸）連接，如圖3-121a所示。接著從慢到快手搖兆歐表手把，表針隨之偏擺，表針穩定時表針所指示的數值就是繞組對地絕緣電阻。

2.集電環對地絕緣電阻檢測

兆歐表的一個接線柱經絕緣導線與集電環的一個銅環相接，另一個接線柱與鐵心（或轉軸）連接，見圖3-121b （左）,手搖兆歐表手把，表針穩定時表針所指示的數值就是被測銅環的絕緣電阻。用同樣方法測量另一個銅環的絕緣電阻。

3.集電環兩個銅環間的絕緣電阻檢測

兆歐表的2個接線柱經絕緣導線分別與集電環的2個銅環相接，見圖3-121b （右），手搖兆歐表手把，即測得2個銅環間的絕緣電阻。

4.換向器對地絕緣電阻檢測

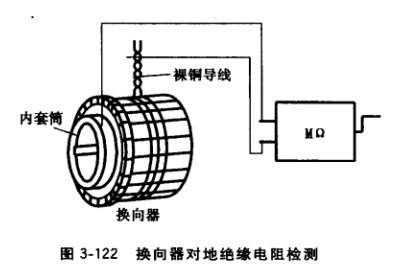

（1） 換向器未與電樞繞組連接之前對地 絕緣電阻檢測。用裸銅線卷繞換向器外圓表面2?3匝（把所有換向片短接）并扎緊，兆歐表的一個接線柱經絕緣導線與該裸銅線相接，另一個接線柱與換向器內套筒（或轉軸）

連接，見圖3-122,手搖兆歐表手把，即測得換向器所有換向片對地絕緣電阻。

（2） 換向器與電樞繞組連接之后對地絕

緣電阻檢測。電樞繞組與換向器連接后，所 圖3-122換向器對地絕緣電阻檢測

有換向片已形成一個回路，此時不必用裸銅線卷繞，只需兆歐表的一個接線柱經絕緣導線與換向器換向片相接，另一個接線柱與電樞鐵心（或轉軸）連接，手搖兆歐表手把，即測得換向器所有換向片對地絕緣電阻。由于電樞繞 組已與換向器連接，此時也測得了電樞繞組對地絕緣電阻。

注意事項：

①兆歐表引出線與被測繞組或集電環或換向器連接時，務必接觸良好，不可接在漆皮或絕緣漆表面。

②搖動兆歐表手把時，應從慢到快，直至表針指示穩定為止，讀取的數值才是真實的絕緣電阻。

③任何與被測繞組、集電環、換向器有連接的電子元器件必須拆除，方可迸行各項絕緣電阻的檢測，否則將損壞電子元器件。
