勵磁回路指發電機中提供勵磁電流的電路。現將不同類型發電機的勵磁回路斷路檢査法介紹如下。

1.有刷三相交流發電機勵磁回路

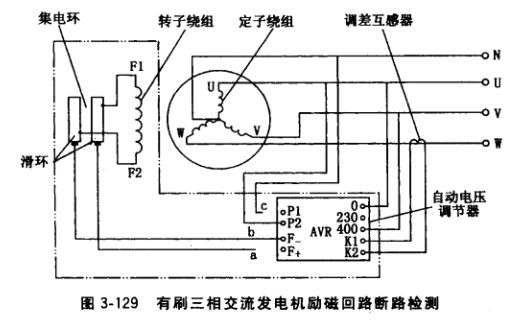

圖3-129中雙點劃線框內部分為這種發電機勵磁回路，它包括U相定子繞組、AVR （或整流橋組）、集電環、轉子繞組F1F2及各段連接線。

檢査前先拆開AVR中P1、P2, F1、F2接點處的連接線各1個(如圖中a或c點)，然后按以下順序檢測：

(1)用萬用表電阻擋，兩表筆分別接c、P2兩點，此時檢測電路為定子U相繞組及到 AVR電源輸入端的連線。被測電路通、斷判斷方法：萬用表表針正常擺動者（指表針從無窮大電阻擺向零電阻或小電阻）表示該電路通路，表針不擺動者表示該電路及連接線已斷路，應用萬用表逐段檢測，找出斷路點并予以接通處理。

(2)用萬用表電阻擋，兩表筆分別接a、b兩點，此時檢査電路包括滑環、轉子繞組 F1F2及連接線，若被測電路斷路，應逐段檢測，找出斷路點并處理。

2.無刷三相交流發電機勵磁回路

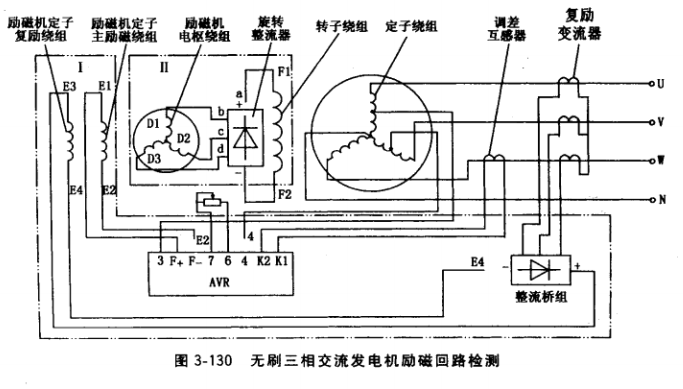

圖3-130中雙點劃線框Ι和雙點劃線框Ⅱ內部分為該發電機勵磁回路。

(1)框I部分電路。其包含定子繞組抽頭、AVR自動電壓調節器、勵磁機定子主勵磁 繞組E1、E2、勵磁機定子復勵繞組E3E4及各段連接線。檢査之前先拆開AVR上的接點4、F-，三相整流橋組直流側負端接點。然后按以下順序檢測：

①用萬用表電阻擋，兩表筆分別接3、4兩點，此時檢測電路為定子U、V相抽頭繞組及到AVR的連線。若被測電路斷路，應逐段檢測，找出斷路點并處理。

②用萬用表電阻擋，兩表筆分別接F+、E2點，此時檢測電路為勵磁機定子主勵磁繞組 E1E2及到AVR的連線。若被測電路斷路，應逐段檢測，找出斷路點并處理。

③用萬用表電阻擋，兩表筆分別接E4、整流橋組直流側負端接點，此時檢測電路為勵磁機定子復勵繞組E3E4及到三相整流橋組的連線。若被測電路斷路，應逐段檢測，找出斷 路點并處理。

(2)框Ⅱ部分電路。其包含勵磁機電樞繞組、旋轉整流器、轉子繞組及各段連接線。檢査之前先拆開旋轉整流橋組直流側正端接點，然后按以下順序檢査：

①用萬用表電阻擋，兩表筆分別接a、旋轉整流器直流側負端接點，此時檢測電路為轉子繞組及到旋轉整流器直流側正、負端連線。若被測電路斷路，應逐段檢測，找出斷路點并處理。

②用萬用表電阻擋，兩表筆分別接旋轉整流器交流側中b、c兩點，此時檢測電路為勵磁機電樞D1相和D2相繞組及到旋轉整流器交流側連線；萬用表兩表筆再分別接旋轉整流器交流側c、d兩點，此時檢測電路為勵磁機電樞D2相和D3相繞組及到旋轉整流器交流側 連線。若被測電路斷路，應逐段檢測，找出斷路點并處理。

3.電抗移相式相復勵三相交流發電機勵磁回路

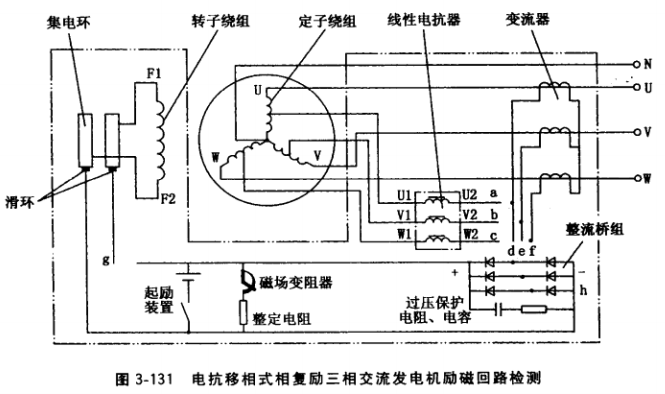

圖3-131雙點劃線框內部分為這種發電機勵磁回路，包含線性電抗器繞組、變流器繞 組、三相整流橋組、集電環、轉子繞組及各段連接線。檢測前應先拆開線性電抗器、變流器與整流橋組交流側的連接，集電環與整流橋組直流側正端及整定電阻的連接。然后按如下順序檢測：

(1)萬用表電阻擋，兩表筆分別接a、b兩點，此時檢測電路包含線性電抗器U相繞組 U1U2、定子U相抽頭繞組、定子V相抽頭繞組、線性電抗器V相繞組V1V2及連線；萬用表兩表筆再分別接b、c兩點，此時檢測電路包含線性電抗器V相繞組V1V2、定子V相抽頭繞組、定子W相抽頭繞組、線性電抗器W相繞組W1W2及各段連線。若被測電路斷 路，應逐段檢測，找出斷路點并處理。

(2)萬用表電阻擋，兩表筆分別接d、e兩點，此時檢測電路包含變流器U相二次繞組、變流器V相二次繞組及連線；萬用表兩表筆再分別接e、f兩點，此時檢測電路包含變流器V相二次繞組、變流器W相二次繞組及各段連線。若被測電路斷路，應逐段檢測，找出斷路點并處理。

(3)萬用表電阻擋，兩表筆分別接g、三相整流橋組直流側負端h兩點，此時檢測電路包含集電環、轉子繞組及各段連線。若被測電路斷路，應逐段檢測，找出斷路點并處理。

4.電抗變流復合式相復勵三相交流發電機勵磁回路

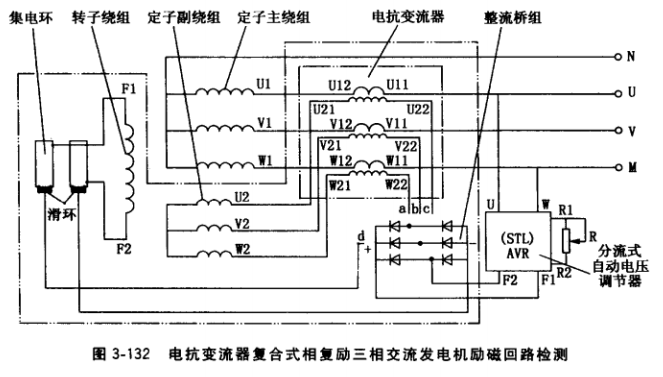

圖3-132雙點劃線框內部分為這種發電機勵磁回路，包含定子副繞組、電抗變流器繞組、三相整流橋組、集電環、轉子繞組及各段連接線。檢測前先拆開電抗變流器二次繞組到整流橋組交流側所有接點，集電環引線到整流橋組直流側正端接點，然后按以下順序檢測：

(1)用萬用表電阻擋，兩表筆分別接a、b兩點，此時檢測電路包含電抗變流器W相二次繞組W21W22、定子副繞組W相繞組、定子副繞組V相、電抗變流器V相二次繞組 V21V22及連線。萬用表兩表筆再分別接b、c兩點，此時檢測電路包含電抗變流器V相二 次繞組V21V22、定子副繞組V相繞組、定子副繞組U相繞組、電抗變流器U相二次繞組 U21U22及各段連線。若被測電路斷路，應逐段檢測，找出斷路點并處理。

（2）用萬用表電阻擋，兩表筆分別接d、整流橋組直流側正端點，此時檢測電路包含集電環、轉子繞組及連線。若被測電路斷路，應逐段檢測，找出斷路點并處理。

5.直流勵磁機勵磁三相交流發電機勵磁回路

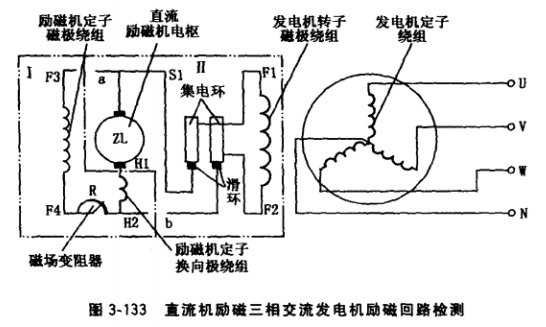

圖3-133中雙點劃線框I和雙點劃線框Ⅱ內部分為這種發電機勵磁回路。

(1)框I部分，為直流勵磁機勵磁回路。檢測前先拆開直流勵磁機定子磁極繞組端點 F3與電樞正端電刷S1連接。檢測方法：用萬用表電阻擋，兩表筆分別接F3、H1兩點，此時檢測電路包含定子磁極繞組、磁場變阻器、定子換向極繞組及各段連接線。若被測電路斷 路，應逐段檢測，找出斷路點并處理。

(2)框Ⅱ部分，為三相交流發電機勵磁回路。檢測前先拆開集電環與定子換向極繞組 H2及磁場變阻器R連接。檢測方法：用萬用表電阻擋，兩表筆分別接a、b兩點，此時檢測電路包含集電環、轉子繞組及各段連接線。若被測電路斷路，應逐段檢測，找出斷路點并處理。

6.三次諧波勵磁三相交流發電機勵磁回路

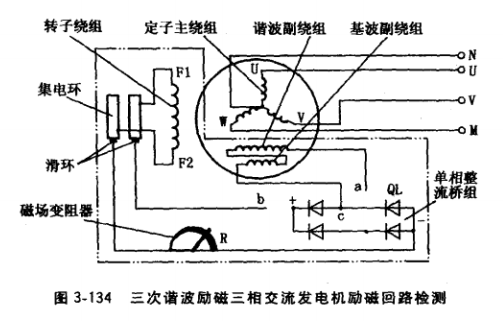

圖3-134雙點劃線框內部分是這種發電機勵磁回路，包含定子副繞組(諧波、基波副繞組)、單相整流橋組、轉子繞組、集電環、磁場變阻器及各段連接線。檢測前先拆開定子副繞組一端與單相整流橋組交流側的連接，集電環與單相整流橋組直流側正端的連接。然后按如下順序檢測：

(1)用萬用表電阻擋，兩表筆分別接a、整流橋組交流側另一接點c，此時檢測電路包 含定子諧波副繞組、基波副繞組及各段連接線。若被測電路斷路，應逐段檢測，找出斷路點并處理。

(2)用萬用表電阻擋，兩表筆分別接b、整流橋組直流側正端接點，此時檢測電路包含集電環、轉子繞組F1F2、磁場變阻器R及各段連接線。若被測電路斷路，應逐段檢測，找出斷路點并處理。

7.雙繞組電抗分流三相交流發電機勵磁回路

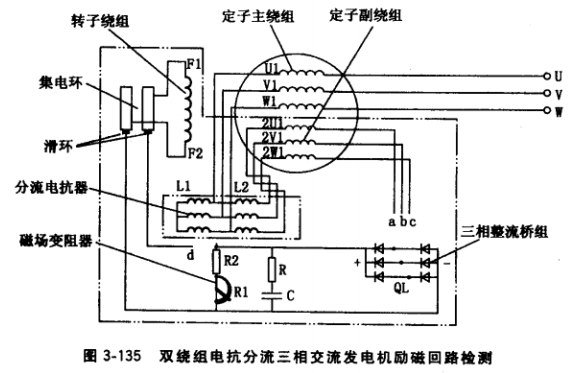

圖3-135雙點劃線框內部分是這種發電機勵磁回路，包含三相電抗器、定子三相副繞組、三相整流橋組、轉子繞組、集電環、磁場變阻器、分流變阻器及各段連接線。檢測前先拆開定子三相副繞組與三相整流橋組交流側的連接，集電環與磁場變阻器的一端連接。然后 按如下順序檢測：

(1)用萬用表電阻擋，兩表筆分別接a、b兩點，此時檢測電路包含定子副繞組U相繞組2U1、電抗器U相繞組、電抗器V相繞組、定子副繞組V相繞組2V及各段連接線；用萬用表兩表筆再分別接b、c兩點，此時檢測電路包含定子副繞組V相繞組2V1、電抗器V 相繞組、電抗器W相繞組、定子副繞組W相繞組2W1及各段連接線。若被測電路斷路， 應逐段檢測，找出斷路點并處理。

(2)用萬用表電阻擋，兩表筆分別接d、三相整流橋組直流側負端接點，此時檢測電路包含集電環、轉子繞組F1F2及各段連接線。若被測電路斷路，應逐段檢測，找出斷路點并處理。

(3)用萬用表電阻擋，兩表筆分別接變阻器Rl、R2兩端點，此時檢測電路包含電阻 R1、變阻器R2及各段連接線。若被測電路斷路，應逐段檢測，找出斷路點并處理。

8.有刷單相交流發電機勵磁回路

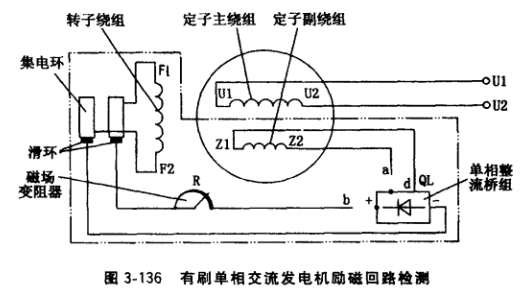

圖3-136雙點劃線框內的部分是這種發電機勵磁回路，包含定子副繞組Z1Z2、單相整流橋組QL、磁場變阻器R、集電環、轉子繞組F1F2及各段連接線。檢測前先拆開單相整流橋組交、直流側各一個接點，然后按以下順序檢測：

(1)用萬用表電阻擋，兩表筆分別接a、單相整流橋組交流側一個接點d,此時檢測電路包含定子副繞組Z1Z2及連接線。若被測電路斷路，應逐段檢測，找出斷路點并處理。

(2)用萬用表電阻擋，兩表筆分別接b、單相糧流橋組直流側正端接點，此時檢測電路包含磁場變阻器R、集電環、轉子繞組F1F2及各段連接線。若被測電路斷路，應逐段檢測，找出斷路點并處理。

9.無刷單相交流發電機勵磁回路

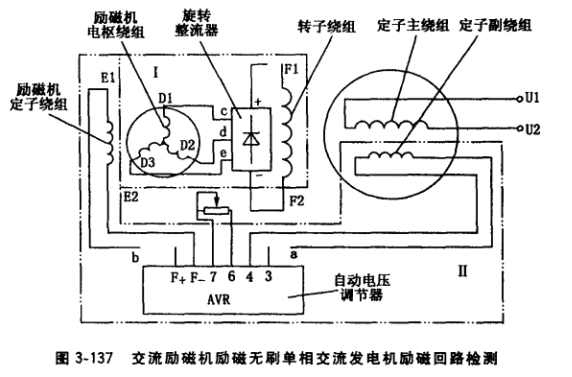

圖3-137雙點劃線框I和雙點劃線框Ⅱ內部分為這種發電機勵磁回路。

(1)斷開電容器一端接線框I部分。包含勵磁機電樞繞組、旋轉整流器、轉子繞組及各段連接線。檢査之前先拆開旋轉整流橋器直流側正端接點，然后按以下順序檢測：

①用萬用表電阻擋，兩表筆分別接F1、旋轉整流橋組直流側正端接點，此時檢測電路為轉子繞組及到旋轉整流器直流側正、負端連線。若被測電路斷路，應逐段檢測，找出斷路點并處理。

②用萬用表電阻擋，兩表筆分別接旋轉整流器交流側中c、d兩接點，此時檢測電路為勵磁機電樞D1相和D2相繞紺及到旋轉整流器交流側連線。萬用表兩表筆再分別接旋轉整 流器交流側中d、e兩接點.此時檢測電路為勵磁機電樞D2相和D3相繞組及到旋轉整流器 交流側連線。若被測電路斷路，應逐段檢測，找出斷路點并處理。

(2)框Ⅱ部分。包含定子副繞組(或定子主繞組線端）、AVR、勵磁機定子繞組E1E2。檢査之前先拆開AVR上的接點3、F+,然后按以下順序檢査：

①用萬用表電阻擋，兩表筆分別接a、4兩點，此時檢測電路為定子副繞組(或定子主繞組線端)及到AVR的連線。若被測電路斷路，應逐段檢測，找出斷路點并處理。

②用萬用表電阻擋，兩表筆分別接b、F_兩點，此時檢測電路為勵磁機定子磁極繞組 E1E2及到AVR的連線。若被測電路斷路.應逐段檢測，找出斷路點并處理。

10.隱極式逆序勵磁單相交流發電機勵磁回路

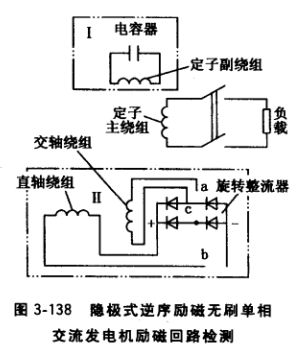

圖3-138雙點劃線框內的電路為這種發電機勵磁回 路，包含雙點劃線框I和雙點劃線框Ⅱ兩部分。框I部分包括定子副繞組、電容器及連接線；框II部分包括交軸繞組、單相整流橋組、直軸繞組及連接線。檢測前先 拆開單相整流橋組交、直流側各一個接點，然后按以下順序檢査：

(1)用萬用表電阻擋，兩表筆分別接a、單相整流橋組交流側另一個接點c,此時檢測電路為交軸繞組及其兩端到單相整流橋組交流側的連接。若被測電路斷路，應逐段檢測，找出斷路點并處理。

(2)用萬用表電阻擋，兩表筆分別接b、單相整流橋組直流側正端接點，此時檢測電路為直軸繞組及其兩端到單相整流橋組直流側的連線。若被測電路斷路，應逐段檢測，找出斷路點并處理。

11.凸極式逆序勵磁單相交流發電機勵磁回路

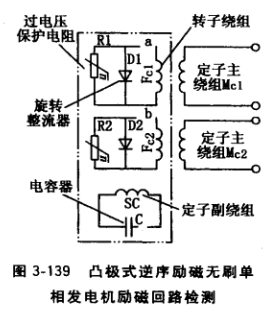

圖3-139雙點劃線框內部分為這種發電機勵磁回路， 包含定子副繞組、電容器、轉子繞組、旋轉整流器及連接線。檢測前先拆開轉子繞組FC1一端與該磁極旋轉整流器一端的連接，轉子繞組FC2一端與該磁極旋轉整流器一端的連接，然后按以下順序檢測：

(1)斷開電容器一端接線用萬用表電阻擋，兩表筆分別接定子副繞組兩端與電容器兩極的接點，此時檢測電路為定子副繞組及與電容器的連線。若被測電路斷路，應逐段檢測，找出斷路點并處理。

(2)用萬用表電阻擋，兩表筆分別接a、旋轉整流器另一端接點，此時檢測電路為轉子繞組FC1及其兩端到旋轉整流器的連線。若被測電路斷路，應逐段檢測，找出斷路點并處理。

(3)用萬用表電阻擋，兩農筆分別接b、旋轉整流器另一端接點，此時檢測電路為轉子繞組FC2及其兩端到旋轉整流器的連線。若被測電路斷路，應逐段檢測，找出斷路點并處理。

12.相復勵單相交流發電機勵磁回路

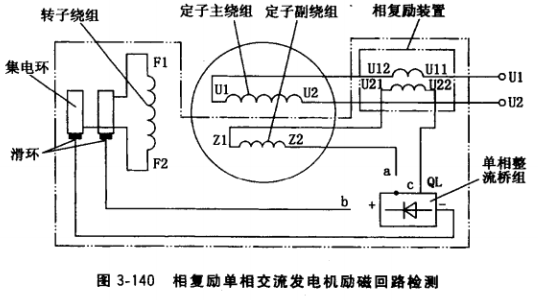

圖3-140雙點劃線框內部分為這種發電機勵磁回路，包含定子副繞組、相復勵裝置二次繞組、單相整流橋組、集電環、轉子繞組及各段連接線。檢測前先拆開單相整流橋組交、直 流側各一個接點，然后按以下順序檢測：

(1)用萬用表電阻擋，兩表筆分別接a、單相整流橋組交流側另一個接點c,此時檢測電路包含定子副繞組Z1Z2,相復勵裝置二次繞組U21U22,以及連接線。若被測電路斷路, 應逐段檢測，找出斷路點并處理。

(2) 用萬用表電阻擋，兩表筆分別接b、單相整流橋組直流側負端接點。此時檢測電路包含集電環、轉子繞組F1F2及連接線。若被測電路斷路，應逐段檢測，找出斷路點并處理。

13.三次諧波勵磁單相交流發電機勵磁回路

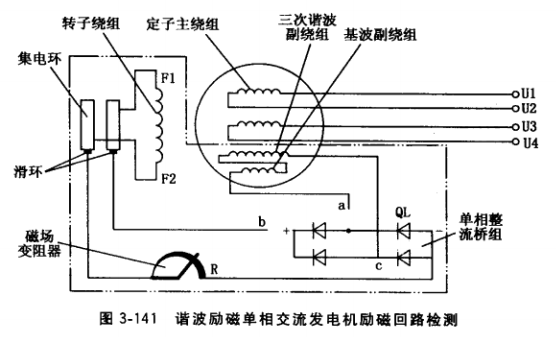

圖3-141雙點劃線框內部分為這種發電機勵磁回路，包含定子三次諧波副繞組、定子基波副繞組、單相整流橋組、磁場變阻器、集電環、轉子繞組及各段連接線。檢測前先拆開單相整流橋組交、直流側各一個接點，然后按以下順序檢測：

(1)用萬用表電阻擋，兩表筆分別接a、單相整流橋組交流側另一個接點c,此時檢測 電路為定子三次諧波副繞組、定子基波副繞組及連接線。若被測電路斷路，應逐段檢測，找出斷路點并處理。

(2)用萬用表電阻擋，兩表筆分別接b、單相整流橋組直流側正端接點，此時檢測電路包含磁場變阻器R、集電環、轉子繞組F1F2及連接線。若被測電路斷路，應分段檢測，找出斷路點并處理。
