1.換向器片間短路檢測

(1)電樞繞組與換向器連接一體情況下，換向器片間短路可用上述的毫伏表法檢測。

(2)電樞繞組與換向器脫焊不連接情況下?lián)Q向器片間短路檢測。

①兆歐表法。兆歐表兩接線端分別接觸相鄰換向片，由慢到快搖動兆歐表手把，測量片間絕緣電阻，若絕緣電阻為零，斷定該兩片換向片間短路。

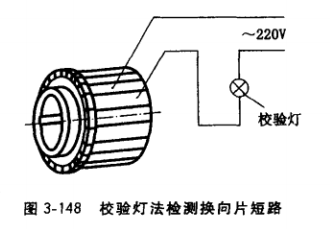

②校驗燈法。用220V交流電經1個燈泡，如圖 3-148所示，按順序逐個檢測相鄰兩片換向片，若燈泡發 亮，說明該兩片換向片片間短路。

2.換向器通地檢測

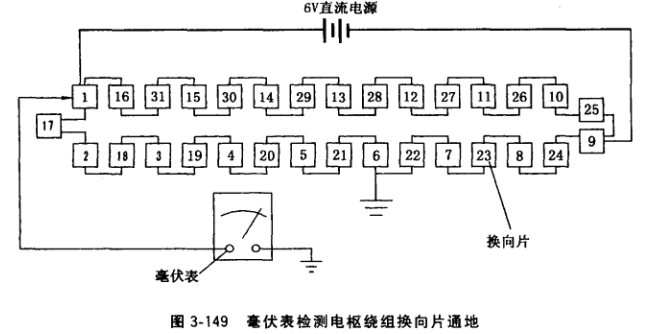

(1)電樞繞組與換向器連接一體情況下?lián)Q向器通 地，可用毫伏表法檢測。6V直流電源加于換向片1、9，毫伏表一端接地，另一端由片1或9開始逐片測量對地電壓，如圖3-149所示，若換向器某處通地，由于越接近接地點，換向片對地電壓越低，當毫伏表指示的電壓接近零時，該換向片疑為通地。再繼續測量以下各片對地電壓，若毫伏表讀數又逐片大起來，則可斷定對地電壓接近零的換向片及其所連接的電樞繞組通地。此時必須脫開電樞繞組與該片連接，若測得該片對地電壓仍為最小或接近零，可斷定該換向片通地。

(2)電樞繞組與換向器不連接情況下?lián)Q向器通地檢測。

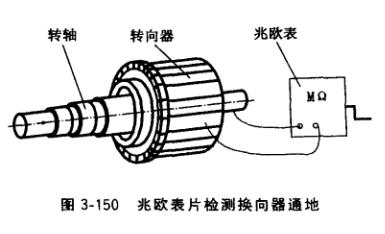

①兆歐表法。如圖3-150所示，兆歐表兩接線端分別接觸轉軸和換向片，由慢到快搖動兆歐表手把，逐片測量換向片對轉軸絕緣電阻，若絕緣電阻為零，可斷定該片通地。

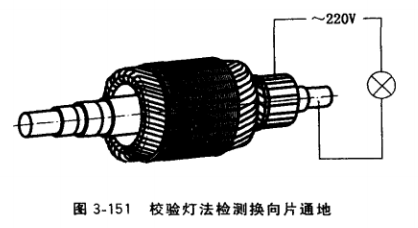

②校驗燈法。用220V交流電經1個燈泡接于轉軸，如圖3-151所示，按順序逐片檢測， 若燈泡發亮，說明該換向片通地。

3.換向器電刷火花等級的鑒別

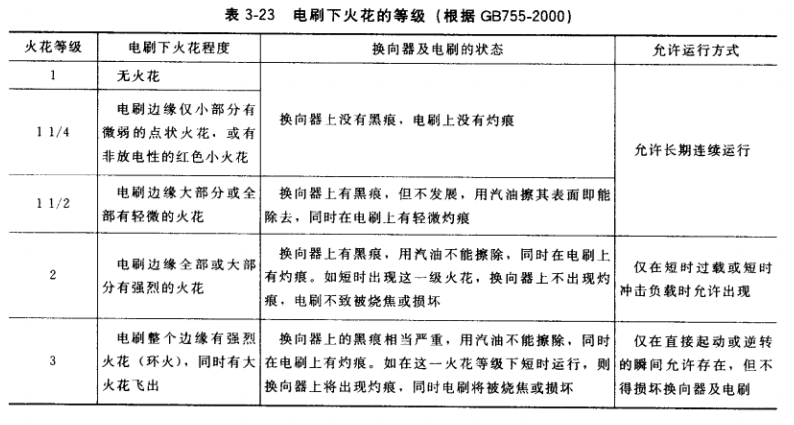

直流勵磁機運行中換向器與電刷滑動接觸面處的火花，可按表3-23的規定鑒別火花等級，并確定其能否繼續工作。

4電樞繞組與換向器焊接質置檢查

直流勵磁機每個槽電樞繞組均與每個換向片焊接，焊點多，焊接質量的好壞對發電機運行可靠性影響極大，因此必須對焊接質量進行認真檢查，凡查出焊接不良的，應重新焊接。

（1） 觀察法。電樞繞組引線與換向片焊接不良時，運行中出現兩種故障現象：一是焊接不良的換向片上電刷火花較大，且有劇熱。雖然與該換向片焊接的電樞繞組另一端引線連接的換向片上電刷也冒火花，但劇熱程度不如前者；二是電刷胃火花的這一對換向片都發黑。 在這兩片發黑的換向片中更劇熱的那一片，就是焊接不良的部位。

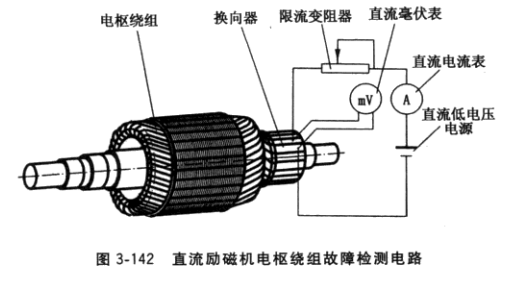

（2） 焊縫電壓降檢測法。按圖3-142,用毫伏表檢測相鄰兩換向片間電壓。直流電源電壓為8?12V，調節變阻器使電流表上顯示的電流為1.5?3A,記錄毫伏表上的讀數。若所有換向片間測得的數據接近樣，即片間電壓降之差不大于10%,認為焊接是好的，否則焊接不良。

5.換向器飛片與外圓變形的檢測

凡換向器飛片，勵磁機運行中電刷明顯跳動，且該片電刷冒火花。用千分尺或游標卡尺測量換向器外圓直徑，可檢出飛片或外圓變形程度。
