凡是新機生產過程或舊機大修中繞組重新嵌線后，都必須進行浸漆、烘干處理。現把 B、F級沉浸和真空浸潰及烘干工藝分別介紹如下。

1.繞組浸漆、烘干工藝

(1)適用范圍。適用于采用1140F級和1038-2B級快干浸漬漆浸漬繞組。

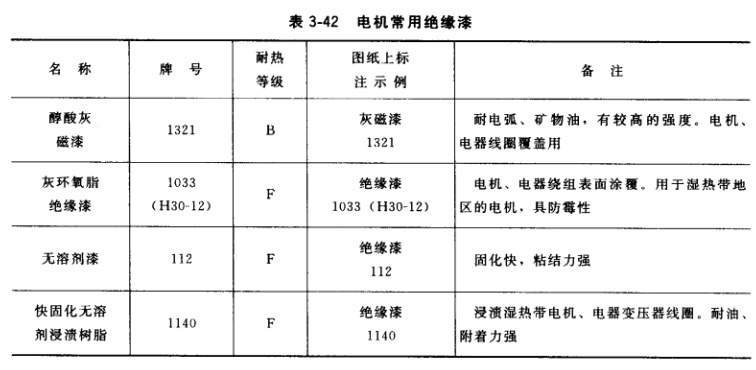

(2)材料。1140或1038-2改性氨基醇酸快干浸漬漆(見表3-42),二甲苯或甲苯溶劑。

(3)設備。烘房，具有強迫循環通風及測量和調節溫度設備，附有測量絕緣電阻的接線

裝置，其工作溫度為［(130-145) ±5］℃；浸漆用設備：浸漆槽、滴漆盤、儲漆槽；烘房用干燥架、鐵筐等；搬運工具，平車、吊車等；儀器：涂-4粘度計，秒表，溫度計(0~ 150℃),兆歐表(500V),刮漆工具：漆刷、鏟刀、刮刀。

(4) 工藝準備。操作前先查對繞組要求的絕緣規范和絕緣的處理工藝，再檢查材料、設備和工具是否符合使用要求，絕緣漆的粘度用“涂-4號”粘度計測量(漆溫20℃)應為 25?32s;檢査繞組及其絕緣，不應有損壞和污跡，然后將引出線連接好，再綁在一起；用漆刷、揩布清潔繞組。

(5)工藝過程

①白坯預熱

a.把待浸漆的繞組按規定裝上平車，同批入烘房的定、轉子規格應接近。根據烘房的特點堆放定、轉子，尺寸較大的應堆放在干燥條件較好的位置，堆放方法和數量應不妨礙烘 房內良好通風和溫度均勻。

b.接入絕緣電阻(繞組對鐵心)測量用的導線。 e.將平車推入烘房，關閉爐門。

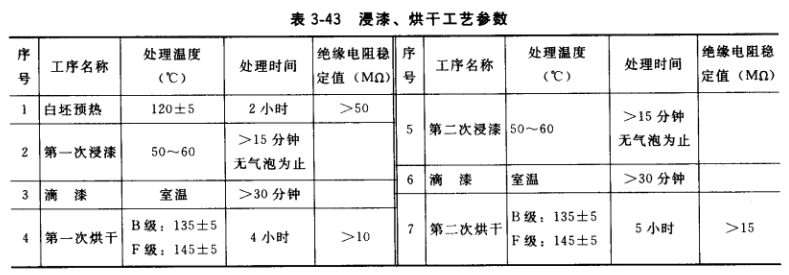

d.加熱。先開鼓風機以均勻的速度加熱，溫度控制在(120±5)℃,升溫時間應使新鮮空氣不斷與烘房內空氣交換，開始加熱后隔1小時測量絕緣電阻一次，并同時記錄測量溫度、絕緣電阻、預熱保溫時間(見表3-43)。

e.出爐。先停止烘房加熱，再關閉烘房鼓風機，打開烘房，拉出平車。

②第一次浸漆、烘干

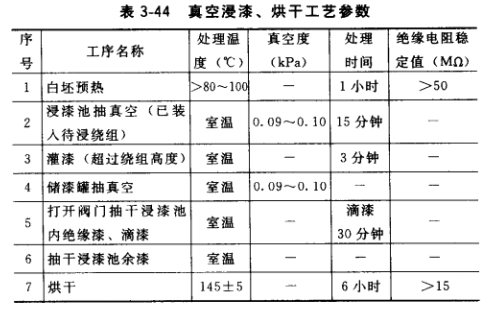

a.浸漆。待繞組冷卻到表3-44規定的溫度時，將裝有繞組的浸漆干燥架吊入漆槽內浸漆，漆面應高于繞組50mm以上，直到?jīng)]有氣泡冒出，并不少于表3-44規定的時間。

b.滴漆。吊出的繞組先在漆槽上停留5?10分鐘，再置于滴漆盤上滴漆，滴干到?jīng)]有余漆滴下，并不少于表3-44規定的時間。滴漆后要檢查槽楔等絕緣部位，如有異常情況應及時處理。

c.干燥。將浸好漆的繞組裝上平車進爐干燥，干燥時間按表3-44規定。

③第二次浸漆、干燥。

(6)刮漆。第二次浸漆、烘干后，在熱態下將鐵心內、外表面的漆刮刷干凈。

2.繞組真空浸漬工藝

(1)適用范圍。適用于1140、319-5F無溶劑快干絕緣樹脂(漆)浸漬繞組。

(2)材料。1140、319-5F無溶劑快干絕緣樹脂(漆)，專用稀釋劑。

(3)設備及工具。真空浸漆、烘干成套設備；烘房；吊運工具：吊車、平車、鐵筐；儀 器：涂-4粘度計，秒表，溫度計(0?200℃), 500V兆歐表。

(4)工藝準備。與前述的發電機繞組沉浸、烘十工藝基本相同。

(5)工藝過程

①白坯預熱

a.把待浸漆的繞組按規定裝上平車。根據烘房的特點堆放定、轉子，尺寸較大的應堆放在干燥條件較好的位置，堆放的方法和數量應不妨礙烘房內良好通風和溫度均勻。

b.接入絕緣電阻測量用的導線，其中1根接引線，1根接鐵心。

c.將裝有待烘繞組的平車推入烘房，關閉爐門。

d.加熱。先開鼓風機以均勻的速度加熱繞組，溫度控制在80?100℃，升溫時間內應使新鮮空氣不斷與烘房內空氣交換，絕緣電阻、預熱保溫時間按表3-45規定。

e.出爐。先停止烘房加熱，再關烘房鼓風機，打開烘房，拉出平車。

②浸漆池抽真空。待浸繞組吊入浸漆池，關閉浸漆池，抽真空15分鐘。

③灌漆。打開儲漆罐閥門，往浸漆池灌漆。通過觀察窗，讓漆淹沒繞組，歷時1分鐘。 浸漆池再抽真空，再灌漆1分鐘，關閉閥門。

④回漆。儲漆罐抽真空。打開閥門，把浸漆池內絕緣漆抽回儲漆罐。繞組滴漆0.5小時再抽漆，抽干漆后關閉閥門。

⑤烘干

a.打開浸漆池蓋，吊起繞組，送入烘房。

b.關閉爐門,啟動鼓風機，通電升溫，按表3-44規 定時間烘干。

c.測量繞組絕緣電阻，

應符合表3-45規定，最后1 小時絕緣電阻穩定，方可結束烘干，否則應繼續烘干直至絕 緣電阻穩定且合格為止。
